气动套筒香蕉视频官网

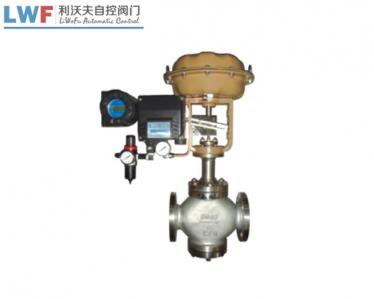

气动套筒香蕉视频官网由气动多弹簧膜片执行机构和低流阻套筒调节机构组成，与普通套筒阀相比，具有结构紧凑、重量轻、动作灵敏、S流线型流体通道、压降损失小、阀门容量大、流量特性准确等特点。

质量稳定：实行全过程质量监控，细致入微，各方面检测！
价格合理：很好内部成本控制，减少了开支，让利于客户！
交货快捷：Xian进生产流水线，充足的备货，缩短了交货期！

热线：0577-67008999

产品详情

气动套筒香蕉视频官网由气动多弹簧膜片执行机构和低流阻套筒调节机构组成，与普通套筒阀相比，具有结构紧凑、重量轻、动作灵敏、S流线型流体通道、压降损失小、阀门容量大、流量特性准确等特点，气动套筒香蕉视频官网配备电动气动阀门定位器或气动阀门定位器，可实现工艺管道流量自动调节控制，广泛用于Jing确控制气体、液体、蒸汽等介质的压力、流量、温度、液位等工艺参数，以保持给定值。气动套筒香蕉视频官网符合IEC标准的新一代通用控制阀产品。广泛应用于要求低噪音、大压差的工业过程的自动控制。

气动套筒香蕉视频官网执行机构主要技术参数

型号	ZHA-22 ZHB-22	ZHA-23 ZHB-23	ZHB-34 ZHB-34	ZHA-45 ZHB-45	ZHA-56 ZHB-56
很好面积cm2	350	350	560	900	1600
行程mm	16	25	40	60	100
弹簧范围KPa	20～100(标准):40～200;80～240; 20～60; 60～100
操作方式	普通型、带手动手轮操作型（侧装式、顶装式）

气动套筒香蕉视频官网主要技术参数

公称通径mm		20				25	32	40	50	65	80	100	125	150	200	250	300
阀座直径mm		10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数Kv	直线	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690	1100	1760
	等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630	1000	1600
额定行程L（mm）		10				16		25		40			60				100
执行器型号		ZHA/B-22				ZHA/B-22		ZHA/B-23		ZHA/B-34			ZHA/B-45				ZHA/B-56
薄膜很好面积Ae（cm2）		350				350		350		560			900				1600
气源压力Ps(MPa)		0.14～0.4
信号范围Pr(KPa)		20～100、40～200、80～240 段幅：20～60、60～100
电信号		4～20mA DC或0～10mA DC （切断型：电磁阀AC220V或DC24V）
作用模式		气开式（K）型、气关式（B）型
流量特性		直线、等百分比、快开性
允许泄漏量（L/h）		硬密封：（IV级）10-4×阀额定容量、软密封：VI级
固有可调比R		50:1
气源接头		M16×1.5
公称压力PN(MPa)		1.6 2.5 4.0 6.4

气动套筒香蕉视频官网允许压差

类别		单座式						套筒式
弹簧范围MPA		0.2～0.10				0.04-0.2		0.2～0.10				0.04-0.2
气源压力MPA		0.14		0.25		0.4		0.14		0.25		0.4
公称直径	阀座直径	气关	气开	气关	气开	气关	气开	气关	气开	气关	气开	气关	气开
20	10	6.4	4.46	6.4	6.4	6.4	6.4
	12	6.4	3.09	6.4	6.4	6.4	6.4
	15	5.94	1.98	6.4	5.94	6.4	6.4
	20	3.34	1.11	6.4	3.34	6.4	6.4
25	25	2.14	0.71	6.4	2.14	6.4	4.99	3	1.5	6.4	4.5	6.4	6.4
40	32	1.31	0.44	6.09	1.37	6.4	3.05	2.25	1.13	6.4	3.38	6.4	6.4
40	40	0.84	0.28	3.9	0.84	5.26	1.95	2.25	1.13	6.4	3.38	6.4	6.4
50	50	0.53	0.18	2.5	0.53	3.39	1.25	1.95	1.18	6.4	3.54	6.4	6.4
65	65	0.51	0.17	2.36	0.51	3.21	1.18	2.36	1.02	6.4	3.06	6.4	6.4
80	80	0.33	0.11	1.56	0.33	2.12	0.78	2.04	0.84	6.4	2.51	6.4	5.85
100	100	0.21	0.07	1	0.21	1.35	0.5	1.67		6.4		6.4
150	125	0.22	0.07	1.02	0.22	1.39	0.51	1.41	0.71	6.4	2.12	6.4	4.94
150	150	0.15	0.05	0.71	0.15	0.97	0.35	1.41	0.71	6.4	2.12	6.4	4.94
200	200	0.08	0.028	0.4	0.08	0.54	0.2	1.41	0.57	6.4	1.71	6.4	4
