您当前的位置:首页 / 产品展示 / 气动香蕉视频官网 / 气动衬氟香蕉视频官网
所属分类： 气动香蕉视频官网

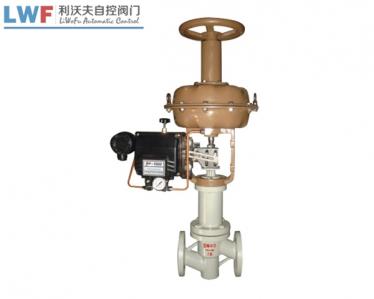

气动衬氟香蕉视频官网为波纹管密封单座香蕉视频官网。控制阀与介质接触的部分采用高压注塑工艺制成，内衬盐酸、硫酸或硝酸等强腐蚀性介质。四氟乙烯F46用PTFE波纹管密封。衬氟气动香蕉视频官网广泛用于酸、碱等强腐蚀性介质、挥发性气体和液体介质的各种工艺过程的过程控制。
产品详情
阀体形式；直通单座铸造球型阀
公称通径；DN20～150mm
公称压力；PN1.6MPa
法兰标准；GB/T9113、JB/T79
连接形式；法兰(FFRFRTJ)
压盖型式；螺栓压紧式
工作温度；-40～180℃
密封填料；V型聚四氟乙烯填料
阀芯型式；单座柱塞型阀芯
流量特性；等百分比特性和线性特性
阀芯材料；2Cr13、衬聚四氟乙烯(F46)
阀座材料；2Cr13、衬聚四氟乙烯(F46)
波纹管材料；聚四氟乙烯{F46）
气动衬氟香蕉视频官网作用形式：
气关式（B）-失气时阀位开（FO）
气开式(K)一失气时阀位关(FC)
气动衬氟香蕉视频官网可配附件：
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
气动衬氟香蕉视频官网为波纹管密封单座香蕉视频官网。控制阀与介质接触的部分采用高压注塑工艺制成，内衬盐酸、硫酸或硝酸等强腐蚀性介质。四氟乙烯F46用PTFE波纹管密封。衬氟气动香蕉视频官网广泛用于酸、碱等强腐蚀性介质、挥发性气体和液体介质的各种工艺过程的过程控制。
气动衬氟香蕉视频官网由衬氟阀体组件和线性气动多弹簧膜片执行器组成。气动执行器有两种操作模式：正向和反向。随着气源压力的增加，推杆从膜室伸出。这称为正向操作，与阀体组件一起工作以形成密封形式。随着气源压力升高，推杆缩回到膜室中。
1、气动衬氟香蕉视频官网具有优良的耐腐蚀性能：阀体、阀芯、阀座均内衬3mm厚的聚全氟丙烯性液，耐强腐蚀。
2、香蕉视频官网密封性能优良。带PTFE波纹管和填料的双重密封。
3、泄漏少：阀芯和阀座采用软密封，泄漏量远低于国IV标准。
4、衬氟控制阀精度高。它体积小，重量轻，采用小型气动和电动执行器。
| 公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
| 阀座直径(dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
| 额定流量系数(KV) | 5.0 | 8 | 12 | 20 | 32 | 50 | 70 | 100 | 240 |
| 允许压差(MPa) | 3.8 | 3.2 | 3.0 | 2.0 | 1.8 | 1.5 | 1.4 | 1.0 | 0.6 |
| 公称压力(MPa) | 1.6、2.5、4.0、6.4 | ||||||||
| 额定行程(mm) | 16 | 25 | 40 | 60 | |||||
| 配用执行器型号 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B45 | |||||
| 阀芯形式 | 单座柱塞式衬氟阀芯 | ||||||||
| 流量特性 | 快开特性 | ||||||||
| 项目 | 不带定位器 | 带定位器 | ||
| 基本误差% | ±5.0 | ±1.0 | ||
| 回差% | 3.0 | 1.0 | ||
| 死区% | 3.0 | 0.4 | ||
| 始终点偏差% | 气开 | 始点 | ±2.5 | ±1.0 |
| 始点 | ±5.0 | ±1.0 | ||
| 气关 | 始点 | ±5.0 | ±1.0 | |
| 终点 | ±2.5 | ±1.0 | ||
| 额定行程偏差% | ≤2.5 | |||
| 泄露量L/h | 0.01%×阀额定容量 | |||
| 可调范围R | 30：1 | |||
| 公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | |
| L | PN16/25 | 181 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 |
| PN40 | 194 | 197 | 200 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | |
| PN64 | 206 | 200 | 210 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | |
| H | PN16/25 | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 |
| PN40 | 52.5 | 57.5 | 75 | 75 | 82.5 | 92.5 | 100 | 117.5 | 150 | 167.5 | |
| PN64 | 65 | 40 | 85 | 85 | 90 | 102.5 | 107.5 | 125 | 172.5 | 195 | |
| H1 | 132 | 132 | 158 | 170 | 179 | 214 | 221 | 234 | 270 | 294 | |
| H2 | 298 | 298 | 298 | 298 | 298 | 380 | 380 | 380 | 510 | 510 | |
| H3 | 180 | 180 | 180 | 180 | 180 | 236 | 236 | 236 | 310 | 310 | |
| L1 | 289 | 289 | 289 | 289 | 289 | 347 | 347 | 347 | 476 | 476 | |
| A | 282 | 282 | 282 | 282 | 282 | 360 | 360 | 360 | 470 | 470 | |
| D | 220 | 220 | 220 | 220 | 220 | 270 | 270 | 270 | 320 | 320 | |
